Измерение, контроль и регулирование расхода

Дифманометр ДМ-3583М

ДМ-3583М - преобразователи измерительные разности давлений.

Дифманометры ДМ 3583М предназначены для пропорционального преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности.

Дифманометры используются для измерения параметров сред, не агрессивных по отношению к сталям марок 12Х18Р10Т, 40Х13, ст. 45, красной меди, сплавам 36НХТЮ, 36Н

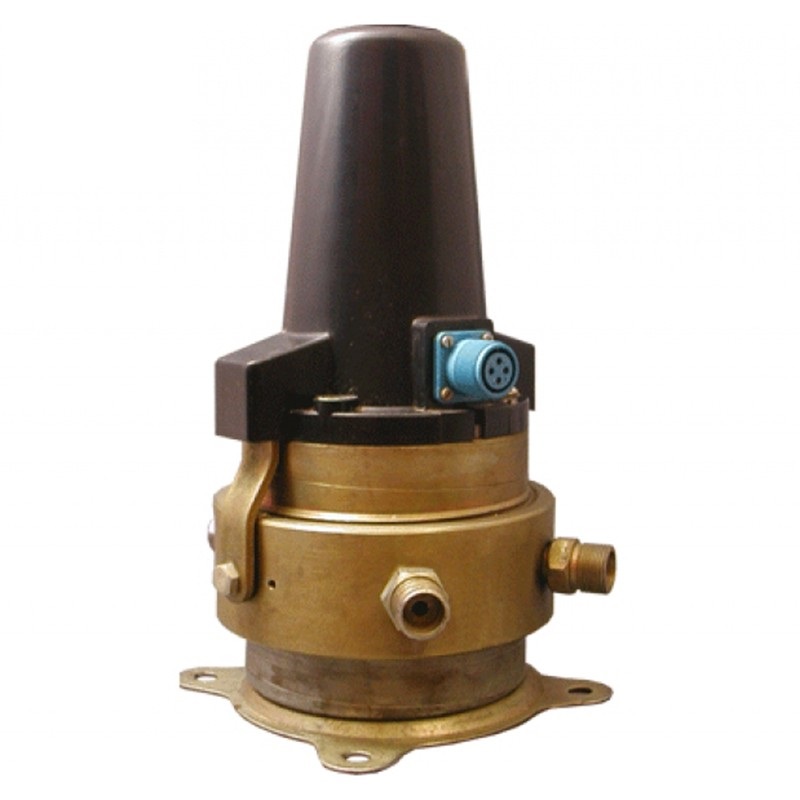

Дифманометр ДМ-3583М

Они применяются в системах контроля, автоматического регулирования и управления технологическими процессами при измерении расхода жидкости, газа или пара по разности давления в сужающих устройствах, разности вакуумметрических и избыточных давлений, уровня жидкости по давлению гидростатистического столба находящегося под атмосферным, избыточным или вакуумметрическим давлением.

Измерители ДМ 3583М применяются в технологических процессах для того, чтобы их контролировать, регулировать и управлять ими. Преобразователями измеряют:

  • перепады избыточного или вакуумметрического давления;
  • уровень жидкости по давлению столба жидкости, находящегося в состоянии покоя под избыточным, атмосферным или ваккуумметрическим давлением;
  • расход пара, газа или жидкости по разности давлений в расходомерных шайбах.

Выходной сигнал ДМ-3583М имеет вид возрастающей кривой.

В состав ДМ-3583М входит:

  • конвертер ДМ-3583М
  • блок преобразовании и линеаризации БПЛ

В свою очередь БПЛ подразделяется на:

  • БПЛ-1к – одноканальный
  • БПЛ-2к – двухканальный

Шкала каждого прибора начинается с нуля. Приборы с верхним пределом шкалы 1,6; 2,5 и 4,0 кПа используются только на максимально допустимое давление 16 МПа.

Наименование параметра

ДМ-3583М

 преобразователи измерительные разности давлений

Форма представления информации

выходной сигнал: 0-5; 0-20; 4-20 мА; 0-10мГн(ДМ3583М)

Контролируемая среда

жидкости, газ, пар, нейтральные к ст. 12Х18Н10Т; 40X13; 36ЧХТЮ; 36Н; 49КХНМ; сталям, покрытым цинком, меди М2

Предельные номинальные перепады давления

1,6...630

Предельно допускаемое Ризб, МПа

16

Погрешность измерения, %

±0,5;+ 1;± 1,5

Питание, потребляемая мощность

ток первичной цепи дифтрансформатора 0,125 А, 50 Гц

(для ДМ 3583М); 220 В; 50 Гц (0-5 мА) или 36 В постоянного тока (4-20мА)

Исполнение

общепромышленное; взрывобезопасное (Ех)

Условия эксплуатации

-30...+50°С

Габаритные размеры, мм

180х192х302 (ДМ 3583М)

Масса, кг

12 (ДМ); 15-27,5(ДМТ)

Срок службы, лет

-

Срок и метод поверки

-

ГОСТ, ТУ

ТУ 25-02. 03 1696-92

№ГОСРЕЕСТРА, сертификата

-
