Измерение, контроль и регулирование расхода

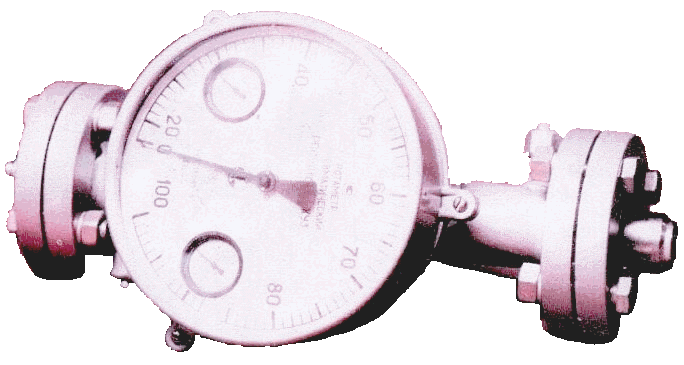

Ротаметр - РП, РПФ, РПО

Ротаметры - РП, РПФ, РПО (с пневматической дистанционной передачей и местной шкалой показаний).

Ротаметры типа РП, РПФ, РПО представляет собой приборы постоянного перепада давления и предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабо - загрязненных жидкостей с дисперсными включениями инородных частиц и преобразования его в унифицированный пневматический выходной сигнал.

В паспорте прибора помещены кривые расхода по шкале и по пневмосигналу.

Ротаметры градуируются заводом - изготовителем только по воде при нормальной температуре 20 °С ±5 °С.

При заказе следует указать тип ротаметра, предел измерения в м3/час, измеряемую среду жидкость, исполнение изделия и категорию размещения.

Пример: РП-0,16ЖУЗ.

Ротаметр пневматический типа РП с верхним пределом измерения 0,16 м/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

В комплект поставки входят:

а) ротаметр - 1шт.;

б) техническое описание ротаметра и инструкция по монтажу и эксплуатации - 1экз.

в) паспорт - 1 экз.

Наименование параметра

РП

 пневматический

РПФ

 пневматический

РПО

 пневматический с обогревом

Форма представления информации

выходной сигнал:

 0.02-0.1МПа

выходной сигнал:

 0.02-0.1МПа

выходной сигнал:

0,02 -0,1МПа

Контролируемая среда

чистые и слабозагрязненные жидкости с дисперсными включениями инородных частиц, нейтральные к ст.12Х18Н9Т; Ру 1,6; 6,4 МПа; Т+4 ...+150°С

чистые и слабозагрязненные жидкости с дисперсными включениями инородных частиц, нейтральные к фторопласту-4; Ру 1,6МПа; Т +5...+100°С

кристаллизующиеся жидкости и расплавы, нейтральные к ст. 12Х18Н9Т; 10Х17Н13; М2Т; Ру 6,4Па; Т+5..+150°С

Пределы измерения, м3

0,03. ..16

0,13.. 16

0,03 ... 16

Условный проход Ду, мм

15; 25; 40; 70; 100

25; 40; 70; 100

15; 25; 40; 70; 100

Длина прямого участка, мм

до ротаметра >10Ду;

после > 5Ду

до ротаметра >10Ду;

после > 5Ду

до ротаметра >10Ду;

после > 5Ду

Погрешность измерения, %

±1,5; +2,5; ±4

±2,5; ±4

±1,5; ±2,5; ±4

Потеря давления, МПа

<0,01

<0,01

<0,01

Монтаж

фланцевый

фланцевый

фланцевый

Питание, потребляемая мощность

137кПа

137кПа

137кПа

Исполнение

общепромышленное

общепромышленное

общепромышленное

Условия эксплуатации

-30... +50°С

-30... +50°С

Габаритные размеры, мм

464x220x196 ...

466x245x301

347x220x200...

442x283x245

464х220х

(205... 257)

Масса, кг

13 ... 41

13 ...32

14. ..27

Срок службы, лет

6

6

6

Срок и метод поверки

1 раз в год; проливной

1 раз в год; проливной

1 раз в год; проливной

ГОСТ, ТУ

ГОСТ 13045-81

ГОСТ 13045-81

ГОСТ 13045-81

№ГОСРЕЕСТРА, сертификата

5796-89

5981-89

5797-89
