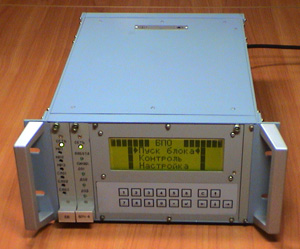

Блок преобразования частот сигналов датчиков оборотов БПО.

   Описание:

  БПО предназначен для преобразования частот сигналов от датчиков оборотов (ДО) путем деления и умножения этих частот на заданные коэффициенты и выдачи сигналов преобразованных частот на внешние устройства.

  БПО имеет три канала преобразования и предусматривает работу от трех датчиков оборотов, установленных на агрегате и выдающих электрические сигналы с частотой, пропорциональной частоте вращения ротора.

  БПО имеет встроенную систему контроля (ВСК) для проверки его работоспособности.

  Конструкция БПО предусматривает возможность его установки как в приборной стойке, так и на стеллаже.

  БПО обеспечивает:
- установки коэффициента умножения частоты входного сигнала от ДО;
- установки коэффициента деления частоты входного сигнала от ДО;
- включение режима ВСК;
- требуемую форму выходных сигналов;
- регулировку амплитуды выходных сигналов по каждому каналу.


  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БПО


№ п/п

Наименование  параметра

Значение

1.

Количество каналов преобразования

3

2.

Диапазон частот преобразования, Гц

10 - 20000

3.

Диапазон частот от датчиков оборотов (Fдо),  Гц

10 - 20000

4.

Уровень сигналов от датчиков оборотов, Вэфф

0,2 - 10,0

5.

Диапазон коэффициента приведения частоты датчика оборотов, К до

1 - 999,9

6.

Диапазон коэффициентов преобразования Кпч

- Кпч. max

при Fдо: (10 – 200) Гц

Кпч.max = 99,99

при Fдо: (201 – 20000) Гц

Кпч.max = 20000/Fдо

7.

Основная погрешность преобразования и измерения частоты :



(10 - 99) Гц

± 0,2 %

(100 - 199) Гц

± 0,3 %

(200 - 20000) Гц

± 0,4 %

8.

Амплитуда выходного сигнала (меандр) по выходам (3 шт.)

на сопротивление нагрузки не менее 50 кОм, В

1,0 - 1,3

9.

Амплитуда выходного сигнала (остроконечные импульсы) по выходу на сопротивление нагрузки не менее 2,0 Ом, В

0,2 - 0,24

  10.

Время готовности, мин, не более

5

  11.

Напряжение питания, В:



- от сети переменного тока частотой (50 ± 1) Гц

220 ± 22

- от сети переменного тока частотой (400 ± 12) Гц

115 ± 5,75

или -  от сети постоянного тока

27 ± 3

  12.

Потребляемая мощность:



- по сети переменного тока,  ВА,  не более

45

- по сети постоянного тока,  Вт,  не более

30

  13.

Условия эксплуатации:



- температура окружающей среды

от 5 оС до 45 оС

- относительная влажность

98 % при 25 оС

- воздействие синусоидальной вибрации в диапазоне

частот (10 – 500) Гц, g, не более

5

  14.

Назначенный ресурс, час, не менее

100000

  15.

Срок службы, лет, не менее

12

  16.

Режим работы – непрерывный, часов в год, не менее

7000

  17.

Габаритные размеры (L x B x H), мм

350 х 269 х 132,5

  18.

Масса, кг, не более

4,0
