Виброизмерительная, виброрегулировочная, виброконтрольная аппаратура

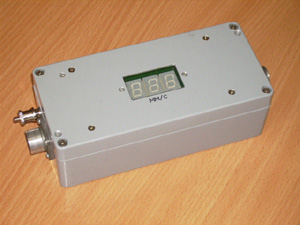

Блок электронный БЭ-38-30

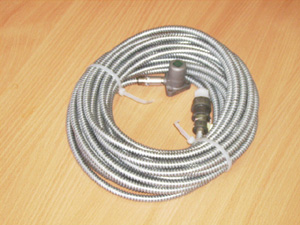

Вибропреобразователь
МВ-43-5Г/12,0


Аппаратура контроля вибрации ИВ-Д-ПФ-25.

   Описание:

  Аппаратура предназначена для проведения сравнительных эксплуатационных испытаний двигателей ТА14-130 на стендах и объектах ЯК-130, Су-35 и Ми-8 путем выдачи сигналов, пропорциональных виброскорости, в виде постоянного тока (4 - 20) мА, и индикации измеренных значений вибрации на встроенном табло.

  Аппаратура имеет один резонансный канал измерения амплитудного значения виброскорости и работает от вибропреобразователя МВ-43-5Г/12,0.

  Рабочая частота резонансного фильтра канала измерения вибрации 956 Гц (± 0,5 %).

  Измеряемое вибропреобразователем значение виброскорости преобразуется в постоянный ток (4 – 20) мА в электронном блоке БЭ-38-30.

  Аппаратура обеспечивает в канале измерения выдачу сигнала в виде напряжение переменного тока (Выход УЗ), пропорциональное виброускорению с коэффициентом преобразования 1,52 мВ/м/с2.

  В аппаратуре предусмотрено включение режима встроенного контроля (ВСК) нажатием кнопки ВСК на панели блока или подачей стимулирующего сигнала от внешнего источника.

  Конструктивное исполнение аппаратуры - блочное, что обеспечивает в условиях эксплуатации возможность замены одноименных изделий, входящих в состав аппаратуры без подрегулировки.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИВ-Д-ПФ-25


№ п/п

Наименование  параметра

Значение

1.

Количество каналов измерения виброскорости

1

2.*

Диапазон измерения амплитудного значения виброскорости

1 - 50 мм/с

3.*

Частота измеряемой виброскорости

956 ± 5 Гц.

4.

Добротность резонансного фильтра

не менее 28 дБ.

5.*

Диапазон выходного постоянного тока, пропорционального измеряемому значению виброскорости, на нагрузку не более 500 Ом

4 - 20 мА.

6.

Значение выходного постоянного тока при включении встроенного контроля

17,6 ± 2,0 мА.

7.

Предел допускаемой относительной погрешности измерения по выходу (4 – 20) мА

не более 10 %

8.

Предел допускаемой абсолютной погрешности измерения по цифровому табло

± (0,1V+1ед.мл.р.) мм/с

(V – измер. значение)

9.

Масса, не более:





- вибропреобразователя (без жгута)

0,15 кг.



- электронного блока БЭ-38-30

1,5 кг.

10.

Габаритные размеры, (L x B x H):





- вибропреобразователя (без жгута)

60 х 45 х 32,5 мм.



- электронного блока БЭ-38-30

212 х 84 х 57 мм.

11.

Время готовности

не более 5 мин.

12.

Питание:





- напряжение постоянного тока

18 – 36 В.



- потребляемая мощность

не более 2 Вт.

13.

Условия эксплуатации БЭ-38-30:





- температура окружающей среды

от - 40 оС до 50 оС



- относительная влажность

98 % при 25 оС



- воздействие синусоидальной вибрации в диапазоне частот (10 – 500) Гц,

не более 2 g.

14.

Назначенный ресурс

не менее 100000 час

15.

Срок службы

не менее 12 лет

* - параметры могут изменяться по требованию Заказчика.


  КОМПЛЕКТ ПОСТАВКИ АППАРАТУРЫ ИВ-Д-ПФ-25


№ п/п

Обозначение изделия

Наименование изделия

Кол-во

1.

ЖЯИУ. 433642.001-07

Вибропреобразователь МВ-43-5Г/12,0

1

2.

ЖЯИУ.421411.001-72

Блок электронный БЭ-38-30

1

3.







Принадлежности:

- розетка 2РМ18КПН7Г1В1



1**

4.

ЖЯИУ.421431.001-136 ПС

Паспорт сводный

1

5.

ЖЯИУ. 433642.001 ПС

Паспорт поз. 1

1

6.

ЖЯИУ.421411.001-72 ПС

Паспорт поз. 2

1

7.

ЖЯИУ.421431.001-136 РЭ

Руководство по эксплуатации

*

* - Руководство по эксплуатации поставляется в отношении – 1 : 3.

** - Возможна поставка соединителей тропического исполнения типа 2РМТ…В1В(А1В).
