ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-43.

   Описание:

  Вибропреобразователь типа МВ-43, в дальнейшем МВ-43, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.

  Вибропреобразователь МВ-43 является базовым для серии МВ. Разработанные на его основе модификации имеют широкую область применения в отраслях общего машиностроения, а также в составе исследовательских и диагностических комплексов.

  Используемые при изготовлении МВ-43 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 50000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

  Используемые при изготовлении МВ-43 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 50000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

  Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

  Степень защиты МВ-43 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) – IР67.

  Вибропреобразователи МВ-43 вариантов исполнения В (ВА, ВН, ВИ) и Г (ГН, ГИ) являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х по ГОСТ 12.2.020 (Оборудование взрывозащищенное. Термины, определения. Классификация, маркировка), ГОСТ Р 51330.0 (Электрооборудование взрывозащищенное. Часть 0. Общие требования).


Наименование параметра

Значение

Тип   вибропреобразователя

МВ-43-1

МВ-43-2

МВ-43-5

МВ-43-10

МВ-43-25

Технические    характеристики

Коэффициент преобразования, пКл·с2

(пКл/g)

1,0

(9,81)

2,0

(19,6)

5,0

(49,1)

10,0

(98,1)

25,0

(245.2)

Отклонение коэфф. преобразования от номинального значения в течение назначенного срока службы, %

±5

Частотный диапазон, с неравномерностью частотной характеристики ± 5 %, Гц

10 - 5000

10-3000

10 - 5000

10 - 4000

10-3000

Частотный диапазон, с неравномерностью частотной характеристики ± 10 %, Гц

1 - 8000

1 – 5000

1 - 10000

1 – 8000

1-10000*

1 – 5000

Относительный коэффициент поперечного преобразования, не более, %

5

Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений от 0,1 до 3000 м/с? для                  МВ-43-2(1, 5, 10) и от 0,1 до 2000 м/с? для          МВ-43-25, %





±3

Частота установочного резонанса, не менее, кГц

25

17

30

25

17

Температурная погрешность

в рабочем диапазоне

-60 °С... 250 °С, %

от  минус 60 до 20 °С

± 10

от 20 до 150 °С

± 5

от 20 до 250 °С

± 10

Электрические   характеристики

Выход

Дифференциальный,   изолирован от корпуса

Емкость между выводами, пФ, не менее  (зависит от длины жгута)

400-5000

400-5000

2000-7000

4000-7000

4000-8000

Емкость между выводами и корпусом,                   не более, пФ



30

Емкость 1 п. м  кабеля АВКТД(Л), пФ

» 90 ... 120

Сопротивление изоляции (20 ?С), МОм, не менее



100

Сопротивление изоляции (250 ?С), МОм, не менее



20

Физические   характеристики

Чувствительный элемент

ТнаВ-1

ЦТС-26

Масса МВ-43 без жгута, кг. не более

0,15

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель АВКТД(Л) (до 250 ?С)

антивибрационный, гибкий, теплостойкий

Длина жгута, мм

350, 500, 600, 1000 … 15000 с шагом 1000 **

* Частотный диапазон для варианта МВ-43-10ВА
**Допускается поставка МВ-43 с другой длиной жгута по согласованию с заказчиком. Для варианта МВ-43ВА общая длина кабеля АВКТДЛ и длина кабеля в металлорукаве могут варьироваться и согласовываются с заказчиком.

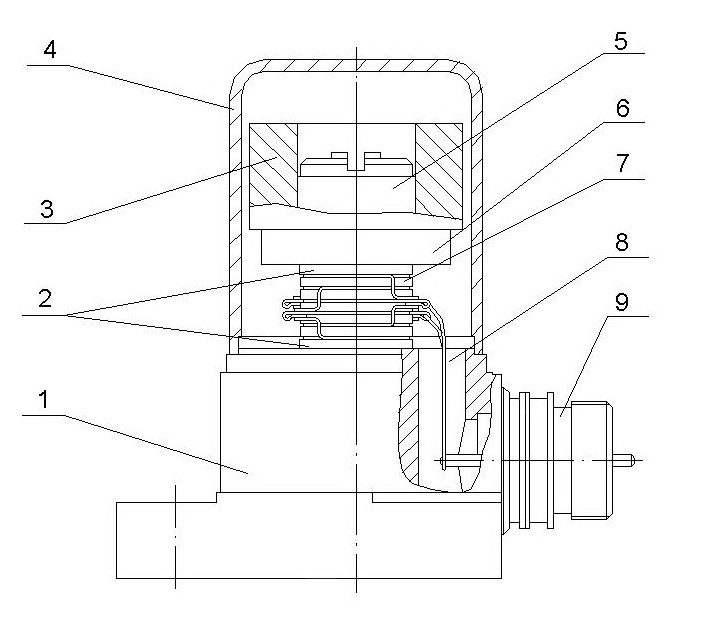

Конструкция МВ-43 без жгута показана на рис. 1


Рисунок 1



Чувствительный элемент МВ-43 состоит из блока пьезоэлементов (7), электрически изолированного от основания МВ-43 (1) изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6) с обоймой (3).
    Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).
    Крышка (4) соединяется с основанием (1) с помощью сварки.
    К основанию (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.
    Жгут МВ-43, выполненный из антивибрационного двухпроводного экранированного кабеля, неразъемно соединен с корпусом и заканчивается для МВ-43А и МВ-43В(ВА, ВН, ВИ) сигнальными выводами и выводом экранирующей оплетки, а для МВ-43Б и МВ-43Г(ГН, ГИ) - розеткой соединителя. Кабель МВ-43В(ВН, ВИ) и МВ-43Г(ГН, ГИ) помещен в металлорукав. У варианта МВ-43ВА часть кабеля от места соединения его с корпусом вибропреобразователя помещена в металлорукав.
    Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки. Место сварки заливается высокотемпературным герметиком (на рисунке 1 не показано).
