ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-44.

   Описание:

  Вибропреобразователь типа МВ-44, в дальнейшем МВ-44, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта. Применяется в отраслях общего машиностроения и предназначен для установки в зонах повышенной температуры до 400 °С.

  Используемые при изготовлении МВ-44 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 50000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

  Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

  Степень защиты МВ-44 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) – IР67.

  Вибропреобразователи МВ-44 вариантов исполнения В и Г являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х по ГОСТ 12.2.020 (Оборудование взрывозащищенное. Термины, определения. Классификация, маркировка), ГОСТ Р 51330.0 (Электрооборудование взрывозащищенное. Часть 0. Общие требования).

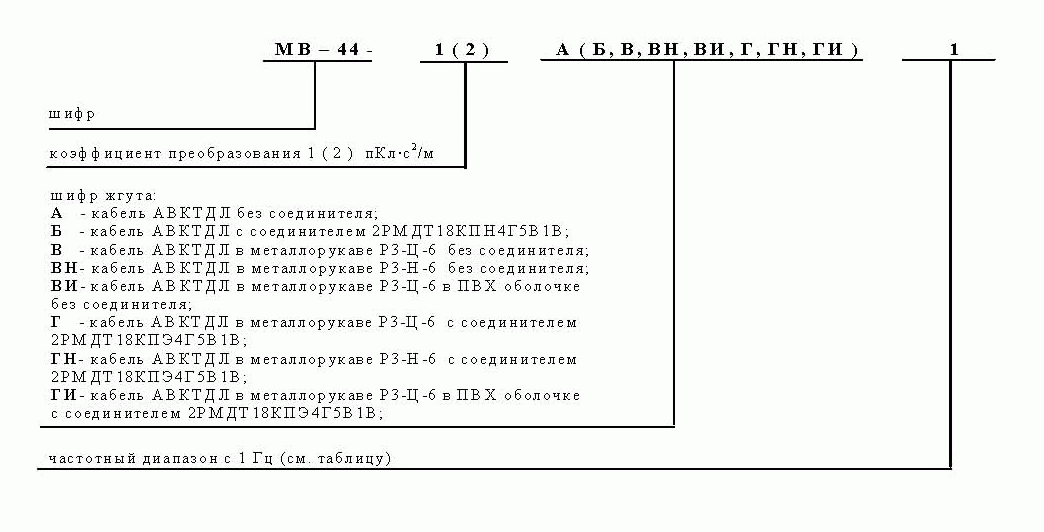

  Варианты исполнения вибропреобразователей и их условные обозначения



Наименование параметра

Значение

Тип вибропреобразователя

МВ-44-1

МВ-44-2

Технические    характеристики

Коэффициент преобразования, пКл•с2/м (пКл/g)

1,0 (9,81)

2,0 (19,6)

Отклонение коэффициента преобразования от номинального значения в течение назначенного срока службы, %

± 5

Частотный диапазон с неравномерностью частотной характеристики  ±5 %, Гц

10 - 5000

10 - 3000

Частотный диапазон с неравномерностью частотной характеристики ±10 %, Гц

1 – 10000

1 – 5000

Относительный коэффициент поперечного преобразования , % , не более

5

Нелинейность амплитудной характеристики

в диапазоне до 2000 м/с2 (200 g),  %

± 3

Частота установочного резонанса, кГц, не менее,

25

15

Температурная погрешность

в рабочем диапазоне

- 60 °С... 400 °С,  %

от  минус 60 до 20 °С

± 10

от 20 до 250 °С

от 0 до 10

от 20 до 400 °С

от 0 до 15

Электрические   характеристики

Выход

Дифференциальный,

изолирован от корпуса

Емкость между выводами, пФ (зависит от длины жгута)

400-5000

Емкость между выводами и корпусом, не более, пФ

30

Емкость 1 п. м  кабеля КНМССпС, пФ

»  260 … 300

Емкость 1 п. м  кабеля АВКТД(Л), пФ

»  90 ... 120

Внутреннее сопротивление преобразователя (20 °С), МОм,

не менее



20

Внутреннее сопротивление преобразователя (400 °С), кОм,

не менее



100

Сопротивление изоляции (20 °С), МОм, не менее

100

Сопротивление изоляции (400 °С), МОм, не менее

5

Физические   характеристики

Чувствительный элемент

ТнаВ-1

ТнаВ-1

Масса МВ-44 без жгута, не более, кг

0,15

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель КНМССпС (до 400 °С)

Нагревостойкий с минеральной изоляцией

Кабель АВКТД(Л) (до 250 °С)

Антивибрационный, гибкий, теплостойкий

Длина кабеля КНМССпС, мм

200, 240, 500, 600, 700, 1040

Длина АВКТДЛ, мм: для  МВ-44А и МВ-44Б

150, 350, 500, 1000  и до 15000  с шагом 500

МВ-44В(ВН,ВИ) и МВ-44Г(ГН,ГИ)

от 1000 до 15000  с шагом 500



Конструкция МВ-44 без жгута показана на рис. 1

Рисунок 1

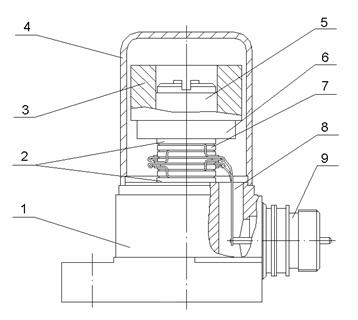

  Чувствительный элемент МВ-44 состоит из блока пьезоэлементов (7), электрически изолированного от основания МВ-43 (1) изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6).
  Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).
  Крышка (4) соединяется с основанием (1) с помощью сварки.
  К основанию (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.
  Жгут МВ-44 неразъемно соединен с вибропреобразователем и состоит из нагревостойкого кабеля с минеральной изоляцией и теплостойкого антивибрационного двухпроводного экранированного кабеля и заканчивается для МВ-44А и МВ-44В(ВН, ВИ) сигнальными выводами и выводом экранирующей оплетки, а для МВ-44Б и МВ-44Г(ГН, ГИ)- розеткой соединителя. Теплостойкий кабель МВ-44В(ВН, ВИ) и МВ-44Г(ГН, ГИ) помещён в металлорукав.
  Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки.
