ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-46.

   Описание:

  Вибропреобразователь типа МВ-46, в дальнейшем МВ-46, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта. Применяется в основном на виброактивных агрегатах (авиационные и судовые двигатели, газоперекачивающие агрегаты, коробки передач, редукторы и т.д.).

  Используемые при изготовлении МВ-46 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 50000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

  Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

  Степень защиты МВ-46 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) – IР67.

  Вибропреобразователи МВ-46 вариантов исполнения В (ВН, ВИ) и Г (ГН, ГИ) являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х.


  Варианты исполнения вибропреобразователей и их условные обозначения




  Основные характеристики МВ-46

Наименование параметра

Значение

Технические характеристики

Коэффициент преобразования, пКл•с2 (пКл/g)

1,0 (9,81)

Отклонение коэффициента преобразования от номинального значения в течение назначенного срока службы, %

±5

Частотный диапазон с неравномерностью

частотной характеристики ±5 %, Гц



10 - 5000

Частотный диапазон с неравномерностью частотной

характеристики ±10 %, Гц   (1*)



10 – 15000

Частотный диапазон с неравномерностью

частотной характеристики ±10 %, Гц   (2*)



1 – 15000

Относительный коэффициент поперечного преобразования, % не более

5

Нелинейность амплитудной характеристики

в диапазоне до 3000 м/с2 (300 g), %



±3

Частота установочного резонанса, не менее, кГц

40; 45*

Температурная погрешность

в рабочем диапазоне

- 60 °С... 250 °С,  %

от  минус 60 до 20 °С

± 10

от 20 до 150 °С

± 5

от 20 до 250 °С

± 10

Электрические характеристики

Выход

Дифференциальный,

изолирован от корпуса

Емкость между выводами, пФ (зависит от длины жгута)

1500-4000

Емкость между выводами и корпусом, пФ

30

Емкость 1 п. м  кабеля АВКТД(Л), пФ

 90 ... 120

Сопротивление изоляции (20 °С), МОм, не менее

100

Сопротивление изоляции (250 °С), МОм, не менее

5

Физические характеристики

Чувствительный злемент

ЦТС-26

Масса МВ-46 без жгута, не более, кг

0,09

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель АВКТД(Л) (до 250 °С)

Антивибрационный, гибкий, теплостойкий

Длина кабеля АВКТД(Л), мм: для  МВ-46А и МВ-46Б

350, 500, 600, 1000  и до 15000  с шагом 500

                         для  МВ-46В(ВН,ВИ),МВ-46Г(ГН,ГИ), МВ-46Е(ЕН)

от 1000 до 15000  с шагом 500

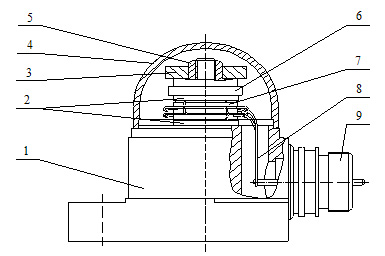

Конструкция МВ-46 без жгута показана на рис. 1

Рисунок 1



  Чувствительный элемент МВ-46 состоит из блока пьезоэлементов (7), электрически изолированного от основания МВ-46 (1) изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6).
  Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).Крышка (4) соединяется с основанием с помощью сварки.
  К основанию (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.
  Жгут МВ-46, выполненный из антивибрационного двухпроводного экранированного кабеля, неразъемно соединен с корпусом и заканчивается для МВ-46А и МВ-46В (ВН, ВИ) сигнальными выводами и выводом экранирующей оплетки, для МВ-46Б и МВ-46Г (ГН, ГИ) - розеткой соединителя, а для МВ-46Е (ЕН) – вилкой соединителя. Кабель МВ-46В (ВН, ВИ), МВ-46Г (ГН, ГИ), МВ-46Е (ЕН) помещен в металлорукав.
  Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки. Место сварки заливается высокотемпературным герметиком (на рисунке 1 не показано).
