ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-47.

   Описание:

  Вибропреобразователь типа МВ-47, в дальнейшем МВ-47, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.

  Применяется для непрерывного и долговременного контроля вибрационного состояния машин и механизмов в процессе эксплуатации их в энергетике, машиностроении и других отраслях промышленности и науки и предназначен для установки в зонах повышенной температуры до 650°С.

  Используемые при изготовлении МВ-47 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 5000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

  Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

  Степень защиты МВ-47 по ГОСТ 14254-96 (Степени защиты, обеспечиваемые оболочками) – IР67. Вибропреобразователи МВ-47 вариантов исполнения В и Г являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х по ГОСТ 12.2.020 (Оборудование взрывозащищенное. Термины, определения. Классификация, маркировка), ГОСТ Р 51330.0 (Электрооборудование взрывозащищенное. Часть 0. Общие требования).

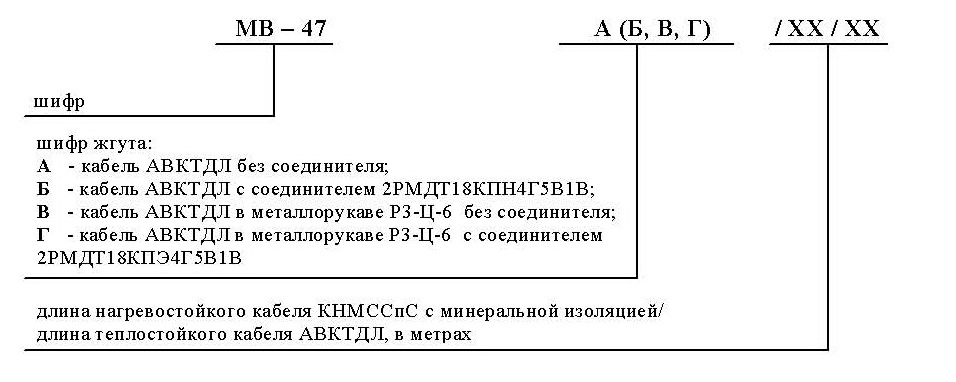

  Варианты исполнения вибропреобразователей и их условные обозначения




  Основные характеристики МВ-47

Наименование параметра

Значение

Технические    характеристики

Коэффициент преобразования, пКл·с2/м (пКл/g)

1,0 (9,81)

Отклонение коэфф. преобразования от номинального значения в течение назначенного срока службы, %



± 5

Частотный диапазон с неравномерностью

частотной характеристики ± 15 %, Гц



1 - 5000

Частотный диапазон с неравномерностью

 частотной хар-ки ± 7 %, Гц



10 – 3000

Относительный коэффициент поперечного преобразования, % не более



5

Нелинейность амплитудной характеристики

в диапазоне от 0,1 до 5000 м/с² (500 g),  %



± 3

Частота установочного резонанса, кГц, не менее

13

Температурная погрешность в рабочем диапазоне                  -60°С... 650°С,  %

от  минус 60 до 20 °С

± 10

от 20 до 650 °С

± 15

Электрические   характеристики

Выход

Дифференциальный,

изолирован от корпуса

Емкость между выводами, пФ (зависит от длины жгута)

100-3000

Емкость между выводами и корпусом, не более, пФ

30

Емкость 1 п. м  кабеля КНМССпС, пФ

» 260 … 300

Емкость 1 п. м  кабеля АВКТД(Л), пФ

» 90 ... 120

Внутреннее сопротивление преобразователя (20 °С), МОм,

не менее



2

Внутреннее сопротивление преобразователя (650 °С), кОм,

не менее



1

Сопротивление изоляции (20 °С), МОм, не менее

10

Сопротивление изоляции (650 °С или повыш. влажность),  МОм, не менее



1

Физические   характеристики

Чувствительный злемент

«Лангатат»

Масса МВ-47 без жгута, не более, кг

0,12

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель КНМССпС (до 400 °С)

Нагревостойкий с минеральной изоляцией

Кабель АВКТД(Л) (до 250 °С)

Антивибрационный, гибкий, теплостойкий

Длина кабеля КНМССпС, мм

1000

Длина АВКТДЛ, мм

350, 500, 600, 1000  и до 15000  с шагом 500

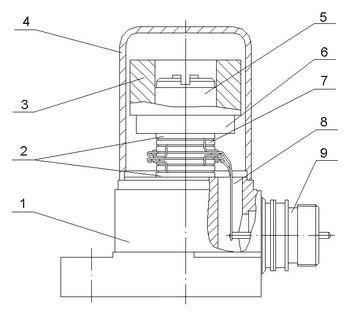

Конструкция МВ-47 без жгута показана на рис. 1

Рисунок 1



  Чувствительный элемент МВ-47 состоит из блока пьезоэлементов (7), электрически изолированного от основания (1) вибропреобразователя изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6).
  Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).
  Крышка (4) соединяется с основанием (1) при помощи сварки.
  К основанию (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.К основанию (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.
  Жгут МВ-47 неразъемно соединен с вибропреобразователем и состоит из нагревостойкого кабеля с минеральной изоляцией и теплостойкого антивибрационного двухпроводного экранированного кабеля и заканчивается для МВ-47А и МВ-47В сигнальными выводами и выводом экранирующей оплетки, а для МВ-47Б и МВ-47Г - розеткой соединителя. Теплостойкий кабель МВ-47В и МВ-47Г помещен в металлорукав.
  Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки.
