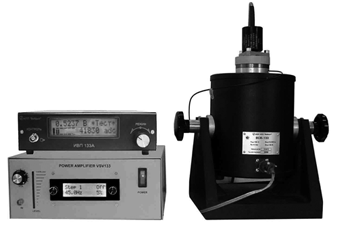

Виброустановка электродинамическая ВСВ-133

Назначение:  для поверки и калибровки вибрационной аппаратуры в промышленных условиях.

Внесен в Государственный реестр средств измерений № 24122-07. Виброустановка электродинамическая ВСВ-133 (по заказу в комплекте с лазерным интерферометром), выпускается взамен стационарного вибростенда ВСВ-132, выпускавшегося с 1986 г. по 1994 г. Виброустановки типа ВСВ-132 эксплуатируются Украинским Центром Метрологии и Стандартизации, Новосибирским ЦМиС, Алма-Атинским ЦМиС, Белорусским ЦМиС (г. Минск), Балаковская АЭС, "ГАЗАВТОМАТИКА" (г. Москва), "СПЕЦЭНЕРГОАВТОМАТИКА" (г. Москва), "МОСЭНЕРГО" (Опытный завод, г. Москва), "ЛЕНЭНЕРГО" (г. Санкт-Петербург), и на других объектах, количеством более тридцати. Виброустановки ВСВ-133 выпускаются с 2002 года и успешно эксплуатируются в Летно-исследовательском институте им. М.М. Громова, ОАО Магистральных нефтепроводах "Дружба", ОАО "Уральском заводе гражданской авиации", Нижневартовской ГРЭС, Смоленской АС, НПО "Сатурн" и других предприятиях энергетики и нефтегазовой промышленности. Виброустановка ВСВ-133 разработана НПП "ВиКонт", по заказу поставляется в комплекте с лазерным интерферометром, аналогичным использующимся на рабочем эталоне вибрации Российской Федерации.
Основным отличием виброустановки является низкая стоимость по сравнению с зарубежными аналогами при идентичных метрологических характеристиках. Магниты из редкоземельных металлов обеспечивают повышенную грузоподъемность или большие уровни вибрации при ограниченной мощности усилителя.

Для ВСВ-133 предусмотрено применение двух рабочих положений вибратора в чугунном основании:
  Вертикальное;
  Горизонтальное.
Грузоподъемность виброустановки в рабочем диапазоне частот: для вертикального положения - 1,0 кг; для горизонтального – 2,5 кг.
По заказу возможна установка усиленных пружин для получения на фиксированных частотах грузоподъемности:
  В вертикальном положении – 2,0 кг;
  В горизонтальном – 3,5 кг.
Для этого виброустановка должна быть установлена на бетонный фундамент объемом 1 м3.
Виброустановка ВСВ-133 прошла Государственные испытания.

Наименование параметра Виброустановка электродинамическая ВСВ-133
Диапазон воспроизводимых колебаний 10 ÷ 1000 Гц
Диапазоны воспроизводимых на базовых частотах 45 и 80 Гц.:
  размахов перемещений 2 ÷ 1000 мкм
  СКЗ виброскорости 0,35 ÷ 100 мм/с
  амплитуд виброускорений 0,25 ÷ 50 м/c2
Пределы допускаемой относительной погрешности параметров вибрации на базовых частотах 45 и 80 Гц. не более ±3%
Коэффициент нелинейных искажений воспроизводимых колебаний на базовых частотах 45 и 80 Гц. не более 3%
Относительный коэффициент поперечных составляющих колебаний на базовых частотах 45 и 80 Гц. не более 3%
Рабочий диапазон температур при эксплуатации виброустановки +15 ÷ +30 °С
Напряжение питающей сети 220 ± 10%
Частота питающей сети 50 ± 1%
Потребляемая мощность усилителя мощности при полной нагрузке в 2,5 кг. на базовой частоте 45 Гц. при СКЗ виброскорости 100 мм/с и более 500 ВА
Габаритные размеры:
  вибратор (с переходником) 270 х 215 х 305 мм
  усилитель мощности ВСВ-133 334 х 221 х 130 мм
  задающий генератор ГЗ-118 312 х 133 х 322 мм
  согласующий усилитель (усилитель заряда) типа 2635 (фирмы "Брюль и Къер") 220 х 70 х 140 мм
  вибропреобразователь типа 4371 (фирмы "Брюль и Къер") Ø 15 х 20 мм
  индикатор параметров вибрации 240 х 315 х 100 мм
Масса:
  вибратор (с чугунным основанием) 25 кг
  усилитель мощности ВСВ-133 (200 ВА) прецезионный 10 кг
  задающий генератор ГЗ-118 8 кг
  Согласующий усилитель (усилитель заряда) типа 2635 или типа 2626 (фирмы "Брюль и Къер") 1,5 кг
  вибропреобразователь типа 4371 (фирмы "Брюль и Къер") 0,017 кг
   индикатор параметров вибрации "ИВП-133" 1,8 кг
Первая резнансная частота подвижной системы виброустановки (при нулевой нагрузке) 2,5 ± 0,1 кГц.
Активное сопротивление подвижной катушки 5 ± 0,5 Ом
Время непрывной работы не менее 8 часов
Время установления рабочего режима не более 15 мин.
