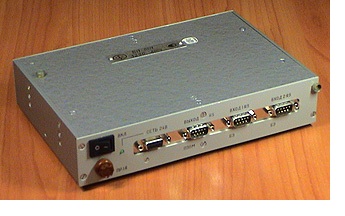

БЛОК ПРЕОБРАЗОВАНИЯ БП-01М.

Описание:

Блок преобразования БП-01М является многоканальным преобразователем аналоговых сигналов (0 – 5) В с выходов аппаратуры контроля вибрации типа ИВ-Д-ПФ в пропорциональное им значение постоянного тока (4 – 20) мА и в 16-ти разрядный цифровой код.

Блок преобразования БП-01М предназначен для связи аппаратуры вибрационного контроля типа ИВ-Д-ПФ с ПЭВМ, адаптирован для работы с согласующими блоками БС-16.

  Блок преобразования БП-01М обеспечивает:
  - двухстороннюю связь по последовательному интерфейсу RS-232 между многоканальными приборами контроля вибрации типа ИВ-Д-ПФ и АСУ ТП;
  - полную гальваническую развязку по цепям питания;
  - передачу данных на персональный компьютер типа IBM-PC.

ПЭВМ и специализированное программное обеспечение позволяют:
- выводить информацию о вибрации агрегата на экран дисплея в виде графиков зависимости от времени, а также в числовом виде;
- вести мониторинг вибрационных процессов в реальном времени;
- архивировать результаты измерений в базе данных (БД);
- распечатывать текущую и архивную информацию в виде графиков, диаграмм и тому подобное.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БП-01М


№ п/п	Наименование параметра	Значение
1.	Количество аналоговых входов	8 шт.
2.	Количество выходов по постоянному току	8 шт.
3.	Интерфейс связи	RS-232.
4.	Диапазон преобразования входного напряжения постоянного тока	(0 – 5) В.
5.	Диапазон выходного постоянного тока на нагрузку не более 500 Ом	(4 – 20) мА.
6.	Входное сопротивление каждого канала	не менее 10 кОм.
7.	Погрешность АЦП	не более 1,0 %.
8.	Погрешность преобразования в постоянный ток (4 – 20) мА	1,0 %.
9.	Число измерений в секунду, передаваемых по интерфейсу RS-232	не менее 60.
10.	Скорость передачи данных по интерфейсу RS-232	9600 – 57200 бод.
11.	Питание:
	- Напряжение переменного тока частотой 50 Гц	21 – 30 В.
	- Потребляемая мощность	не более 20 Вт.
12.	Условия эксплуатации:
	- Температура окружающей среды	от - 40 °С. до +60 °С.
	- Относительная влажность	98 % при 35 °С.
	- Воздействие синусоидальной вибрации в диапазоне частот (10 – 500) Гц.	не более 5 g.
13.	Назначенный ресурс	не менее 100000 час.
14.	Срок службы	не менее 12 лет.
15.	Режим работы – непрерывный	> 7000 часов в год.
16.	Габаритные размеры	220 х 178 х 55 мм.
17.	Назначенный ресурс	не менее 10 лет.
18.	Масса	не более 3 кг.
