АППАРАТУРА ИЗМЕРЕНИЯ РОТОРНЫХ ВИБРАЦИЙ ИВ-Д-СФ-2М.

   Описание:

  Малогабаритная аппаратура измерения роторных вибраций ИВ-Д-СФ-2М предназначена для измерения параметров вибраций газотурбинных двигателей НК-16СТ, НК-36СТ и других в непрерывном режиме с индикацией на дисплее значений параметров вибрации первых роторных гармоник, сдвига фазы этих гармоник относительно меток на роторах и частоты вращения роторов.

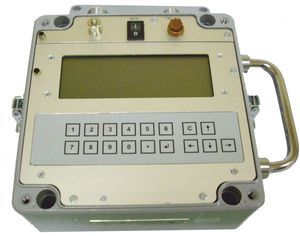

  Основным элементом аппаратуры является измерительный микропроцессорный блок БЭ-40-2М.1, предназначенный для работы с вибропреобразователями (ВП) чувствительностью от 0,95 до
5,3 пКл/м с-2.

  БЭ-40-2М.1 работает как в автономном режиме, так и совместно с компьютером (ПК).

  В автономном режиме БЭ-40-2М.1 позволяет отображать параметры вибрации на встроенном жидкокристаллическом дисплее.

  В режиме совместной работы БЭ-40-2М.1 выдаёт данные в компьютер по каналу приёма-передачи данных (ППД). Измеряемые данные отображаются в реальном времени на экране монитора.

  Специализированное программное обеспечение (ПО) реализует функции управления комплексом.

  ИВ-Д-СФ-2М обеспечивает по каждому из трех каналов либо следящий анализ вибрации с использованием узкополосных следящих фильтров (СФ), управляемых сигналами от ДО, либо полосовой анализ вибрации (ПФ) в заданной набором фильтров полосе частот.


  Аппаратура ИВ-Д-СФ-2М обеспечивает:
  • измерение и индикацию измеренного амплитудного значения виброскорости или виброускорения в месте установки вибропреобразователей;
  • измерение и индикацию значения частоты вращения роторов;
  • измерение и индикацию значения сдвига фазы первой роторной гармоники относительно метки на роторе;
  • инверсию фронта импульса датчика фазы;
  • преобразование сигналов, поступающих от датчиков оборотов, в сигналы управления следящими фильтрами;
  • установку рабочих режимов ИВ-Д-СФ-2М с помощью клавиатуры блока БЭ-40-2М.1;
  • отображение информации о рабочих режимах и значениях измеряемых параметров на дисплее блока
    БЭ-40-2М.1;
  • последовательный контроль первой роторной гармоники по каждому из ДВ с помощью следящих фильтров;
  • автоматическую настройку на частоты контролируемых гармонических составляющих в каждом из каналов;
  • контроль вибрации по сигналам от каждого из вибропреобразователей в установленной полосе частот;
  • установку постоянной времени измерения параметров вибрации (время усреднения) в диапазоне
    от 1 до 10 с;
  • измерение амплитуды любого из установленных параметров вибрации: виброускорения, виброскорости.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИВ-Д-СФ-2М


Наименование параметра

Значение

1  Количество каналов измерения параметров вибрации со следящими фильтрами или полосовыми фильтрами

3

2  Диапазон измерения:



–амплитудного значения виброускорения

2 – 500 м/с2

–  амплитудного значения виброскорости

2– 100 мм/с

3  Диапазон частот измерения:



–  виброускорения

10 – 5000 Гц

–  виброскорости

30 – 400 Гц

4  Относительное затухание частотной характеристики встроенных фильтров за пределами частот измеряемых параметров вибрации

не менее

40 дБ/октаву

5  Пределы допускаемой основной относительной погрешности

измерения параметров вибрации



– в диапазоне измерения от Амин до Апр/100

±15 %

– в диапазоне измерения от Апр/100 до Апр

±8 %

где:  Амин – нижняя граница диапазона измерений параметра вибрации;

          Апр – верхняя граница диапазона измерений параметров вибрации



6  Количество каналов измерения частоты вращения роторов

3

7  Диапазон измерения частоты вращения роторов

10 - 5000 Гц

8  Диапазон входных сигналов от датчиков оборотов,

0,5 – 20 Вскз

9  Предел основной относительной погрешности измерения частоты вращения роторов



± 0,1 %

10 Количество каналов измерения сдвига фазы роторной гармоники

1

11  Диапазон измерения сдвига фазы роторной гармоники

0 – 360 град

12  Диапазон частот измерения сдвига фазы роторной гармоники

40 – 300 Гц

13  Диапазон амплитуды виброскорости при измерении сдвига фазы

10 – 80 мм/с

14  Диапазон входных сигналов от датчиков фазы

0,5 – 20 Вскз

15  Пределы допускаемой основной приведенной погрешности измерения фазы роторной гармоники от верхнего предела диапазона измерения фазы



± 2,0 %

16  Потребляемая мощность

 не более

40 Вт

17  Время готовности к работе, не более

1 мин

18  Время непрерывной работы

24 ч

19  Масса

7 кг

20  Габаритные размеры блока электронного БЭ-40-2М.1 (L x H x B),  не более

180´108´205 мм

21  Сопротивление изоляции в нормальных условиях, не менее

 20 МОм

22  Электрическое питание – напряжение постоянного тока

18 – 36 В

23  Срок службы

10 лет
